ИСТОЧНИКИ СВЕТА ДЛЯ ЛАНДШАФТНЫХ СВЕТИЛЬНИКОВ
ЧАСТЬ 2

Махмуд! Зажигай.
(К/ф «Белое солнце пустыни»)

Галогенные лампы напряжением 12 вольт.

МR11 – галогенная лампа с отражателем и плоским защитным стеклом. Служит для организации направленого освещения. Полусферический отражатель имеет диаметр 35 мм. Лампа имеет цоколь GU4 (два параллельных штырька - контакта диаметром 1 мм, располагающихся на расстоянии 4 мм друг от друга). Стандартная мощность 20 и 35 Вт. Угол рассеивания света – 30 и 38 градусов.

MR16 - галогенная лампа с отражателем и плоским защитным стеклом. Служит для организации направленного освещения. Полусферический отражатель имеет диаметр 50 мм. Лампа имеет цоколь GU5.3 (два параллельных штырька - контакта диаметром 1.5 мм, располагающихся на расстоянии 5.3 мм друг от друга). Стандартная мощность 20, 35 и 50 Вт. Угол рассеивания света – 14, 25 и 36 градусов. Защитное стекло может быть прозрачным, матовым или цветным.

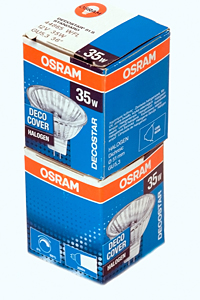

Галогенная лампа с отражателем и цоколем GU 5.3 от OSRAM
Галогенная лампа с отражателем
и цоколем GU 5.3 от OSRAM

G4 – широко распространенная галогенная лампа без отражателя имеющая вид «капсулы» с продольным, либо поперечным расположением нити накаливания. Цоколь так же имеет название G4.

Эти светильники укомплектованы галогенными лампами G4
Эти светильники укомплектованы
галогенными лампами G4

Стандартная линейка мощностей: 5, 10 и 20 Вт. Является галогенной лампой низкого давления (LP) и согласно IEC 357 может применяться в светильниках без защитного стекла. Может выпускаться в матовой колбе (исполнение FROSTED).



Halospot 111, Halospot 14, QRB 111- галогенная лампа с отражателем из алюминия для организации направленного освещения. Отражатель имеет вид полусферы с диаметром 11,1 см. Цоколь лампы – G53. Защитное стекло может отсутствовать. Угол рассеивания света: 8, 24 и 45 градусов.


Прочие низковольтные галогенные лампы:
G 6.35, GY 6.35, TCG 8.5, B15d



Люминесцентные лампы.

Люминесцентные лампы (флуоресцентные трубки) обеспечивают свечение за счет взаимодействия ионов газа наполнителя (пары ртути) и люминесцирующего покрытия трубки. Они отличаются большей светоотдачей, по сравнению с обычными лампами накаливания (в 5 – 6 раз). По отношению к галогенным лампам этот показатель выше в 4 раза. Эти лампы требуют пускорегулирующей аппаратуры, (балласт) которая обеспечивает разогрев спирали при запуске лампы.  Кроме этого необходим стартер, который обеспечивает разницу потенциалов при запуске. Срок службы лампы, при соблюдении всех условий ее эксплуатации, доходит до 10000 часов.

Цоколи ламп, G5 и G13 требуют определенной «сноровки» при установке или замене ламп (кто менял «лампы дневного освещения» тот поймет автора…)
С точки зрения комфортного освещения, представляют интерес компактные люминесцентные лампы, (так называемые КЛЛ) в народе больше известные как «энергосберегающие». В «энергосберегающих» лампах «белого света» существуют различные оттенки свечения, характеризующиеся так называемой, «цветовой температурой». Температура свечения лампы указывается в Кельвинах (К).
Так, указанная на колбе температура в 2700К соответствует «уютному» или «теплому» свету, а температура в 4000К – соответственно белому «холодному» свету.
Все, что между – то между…
Необходимо обратить внимание, что «энергосберегающие» лампы выпускаются как со встроенным ПРА, так и без нее.
Наиболее широкое распространение получили КЛЛ с цоколем Е27 и Е14 выпускаемые со встроенной аппаратурой пуска («спрятанной» в цоколе лампы).

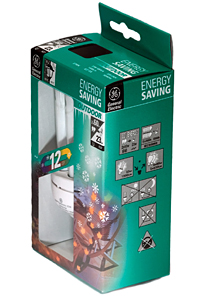

Компактная люминесцентная лампа компании General Electric в исполнении "OUTDOOR" с цоколем E27
Компактная люминесцентная лампа
компании General Electric
в исполнении "OUTDOOR"
с цоколем E27

Не так давно приходилось обращать внимание на линейные размеры КЛЛ, которые зачастую не позволяли монтировать их в некоторые светильники. Сейчас, когда выбор КЛЛ достаточно велик - это менее актуально, но учитывать этот аспект все же следует.

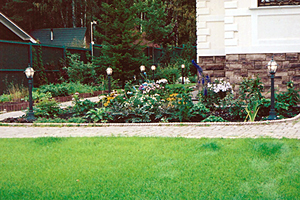

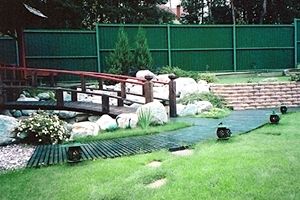

Эти светильники укомплектованы KЛЛ с "теплым" свечением
Эти светильники укомплектованы
KЛЛ с "теплым" свечением

Помните, что КЛЛ с цоколем G24d2, G24q3, 2G11, G23 не оснащается встроенной ПРА, а значит, ей должен обладать сам светильник.
Производители ламп указывают, что многократный повторный запуск «энергосберегающей» лампы снижает срок ее службы. (И правильно, нечего светом баловаться…)
Не так давно появился новый суперкомпактный вид  энергосберегающих ламп типа Micro – Lynx F (производитель SYLVANIA) c функцией быстрого запуска (quick start). Диаметр лампы – 7,5 см, а толщина всего 24,5 мм.

Декоративная круглая колба имеет призматическое покрытие. Цоколь лампы имеет обозначение GX53. Эта лампа нашла свое применение в локальных встраимовых светильниках подсветки. Уже существуют версии с цветным «свечением».

Вообще, говоря обо всех люминесцентных  лампах, следует отметить, что они не могут быть отрегулированы по мощности свечения (исключение составляют специально разработанные лампы «ступенчатого запуска»). Для устойчивой работы люминесцентных ламп на морозе рядом производителей были разработаны специальные лампы класса «OUTDOOR» гарантирующие работу до -350С.
Специальная конструкция лампы, фактически расширяет установленные ПУЭ ограничения на использование люминесцентных ламп.

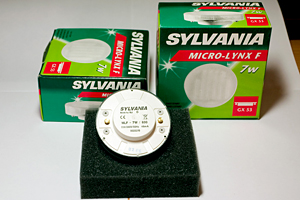

Супер КЛЛ MICRO-LYNX F от SYLVANIA
Супер КЛЛ MICRO-LYNX F от SYLVANIA

Так, согласно правилам, температура окружающей среды для работы люминесцентных ламп не должна быть ниже 5°С (!).
Кстати, не забывайте про другой установленный ПУЭ параметр: напряжение питания осветительного прибора, оборудованного люминесцентной лампой не должно быть меньше 90% от номинального напряжения. (Коим считается 230 вольт).



Газоразрядные лампы.

Газоразрядные лампы, в зависимости от используемого в них газа, подразделяются на ртутные (высокого давления),  натриевые (высокого и низкого давления) и металлогалогенные.  Технология газоразрядных ламп позволяет создавать лампы мощностью до 1000 Вт и более. Обычно все газоразрядные лампы требуют наличия ПРА, которая обычно не входит в конструкцию лампы и располагается в специальном отсеке светильника, с вытекающей из этого необходимостью решения вопроса о его герметичности. Стоит обратить внимание, что параметры степеней защиты для газоразрядных светильников пишутся через дробь, характеризуя герметичность собственно оптического элемента и его блока управления. Срок службы газоразрядных светильников доходит до 5000 часов.

Ртутные лампы.

Ртутные светильники по своим показателям светоотдачи находятся между галогенными лампами и «энергосберегающими» (люминесцентными). Наиболее распространенной лампой является лампа ДРЛ (Россия). Западные компании выпускают ртутные лампы высокого давления с цоколем Е27 и Е40 со следующей маркировкой:HPL-N (Philips), HQL (Osram), H (General Electric).
Данные лампы находят свое применение в освещении городов и промышленных объектов и требуют внешнего ПРА. Возможно использование ртутных ламп без ПРА, но для этого они должны иметь маркировку ДРВ (Лампы ртутно–вольфрамовые высокого давления).
Philips выпускает эти лампы под названием ML, а Osram присвоил им название HWL.
В этих лампах присутствует вольфрамовая спираль.

Металлогалогенные лампы.

Металлогалогенные лампы (не путать с галогенными) являются газоразрядными лампами. Обладают высокой светоотдачей, уступая по этому параметру натриевым лампам.
Металлогалогенные лампы требуют применения ПРА, а значит, при реализации электрических схем их подключения ПУЭ требует решения вопроса о компенсации их реактивной мощности. При организации системы защитных устройств, обеспечивающих работу линий с этими лампами (впрочем, как и с другими газоразрядными) необходимо учитывать значительные пусковые токи (МЭК 1167).
Не существует металлогалогенных источников света работающих от низкого напряжения.
Мощность светового излучения не подлежит регулировке, а включение в работу требует время «на разогрев».
Рассмотрим основные типы этих ламп подробнее:
G12 – широко распространенная «компактная» металлогалогенная лампа без отражателя с цоколем аналогичного обозначения (G12). Номинальное напряжение питания – 230 Вольт. Выпускается с цветом «белого» свечения 3000К и 4000К. Уже начато производство модификаций с зеленым и синим свечением. Стандартная линейка мощностей: 35, 70 и 150 Вт. Существуют, так называемые модификации лампы, с «керамической горелкой», обеспечивающей стабильность цветовой температуры.

Rx7s – двухцокольная линейная (трубчатая) металлогалогенная лампа без отражателя. Цоколь Rx7s (не путать с R7S). В зависимости от мощности и производителя имеет следующие стандартные размеры по длине: 114 мм (117,5 мм) или 132 мм (135 мм).
Цвет «белого» свечения 3000 К и 4200 К. Производят модификации с зеленым, пурпурным и синим свечением. Стандартная мощность: 70 и 150 Вт. Существуют, так называемые модификации лампы, с «керамической горелкой», обеспечивающей стабильность цветовой температуры.
Существуют другие модификации металлогалогенных ламп с цоколем Е27 и Е40.
Например: HQI-E E27, HIT E40, CDM-R E27, HPI-T, ДРИ. Все они функционируют только с ПРА!



Натриевые лампы.

Натриевые лампы обладают самой высокой светоотдачей среди всех источников освещения – от 100 до 200 лм/Вт.

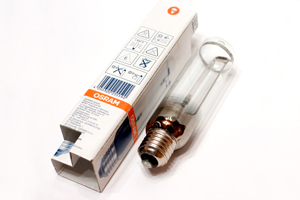

Натриевая газоразрядная лампа с цоколем E27от OSRAM
Натриевая газоразрядная лампа
с цоколем E27от OSRAM
В зависимости от мощности ламп возможно изготовление их с цоколем Е27 или Е40.
Для их работы необходимо Пусковое устройство (ПРА). Время, необходимое для запуска лампы составляет от 2 до 5 минут. Памятуя это их не рекомендуется использовать  в линиях охранного освещения и подключать к реле времени/детекторам движения. Эти лампы не могут подвергаться светорегулировке или использоваться в низковольтном освещении.
Из-за своих уникальных энергосберегающих свойств, в последнее время, они теснят ртутные лампы в уличном освещении наши дороги из «ледяного» белого света приобретают теплый «желтый» свет.
На рынке эти лампы представлены в виде следующих типов:
NAV-T, LU, SON-T PRO, SON-H PRO, ДНаТ.


Полупроводниковые источники света.

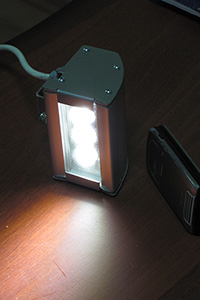

Полупроводниковые источники света на основе светодиодов – Light Emitting Diodes (LEDs) основаны на свойствах некоторых полупроводниковых материалов испускать свет под действием электрического тока. Несмотря на небольшие размеры, ряд их неоспоримых преимуществ позволяет успешно «конкурировать» полупроводниковым источникам света с прочими достижениями цивилизации в области искусственного освещения.
С 70-х годов прошлого века, светодиоды прошли серьезный путь совершенствования, появившись, фактически, во всей цветовой гамме излучения и значительно увеличив светоотдачу. В настоящее время их светоотдача приблизилась к 50 лм/Вт, что фактически эквивалентно энергосберегающим люминесцентным лампам.

Нижеперечисленные свойства представляют собой далеко не полный перечень уникальных возможностей этих световых приборов:


  • Монохромный спектр излучаемого света не вызывает необходимости использования светофильтров снижающих мощность излучения источников света.
  • Светодиоды позволяют создавать низковольтные источники света, обладающие малым электропотреблением и работающих как от «солнечных батарей» так и от химических  источников тока (батареек).
  • Комбинация множества светодиодов позволяет создавать матрицы практически любых размеров и форм.
  • Возможно создание источников света с интеграцией светодиодных элементов в стандартные типоразмеры ламп / колб / цоколей (ES111, GU10, MR11, MR16, E27).
  • Отсутствие нити накаливания позволяют создавать «ударостойкие» источники света.
  • Возможность регулирования мощности позволяет создавать источники света работающие с диммером.
  • Светодинамические характеристики светодиодов могут быть использованы при организации динамической подсветки.
  • Небольшой размер светодиодов позволяет создавать сверхкомпактные источники света.
  • Длительный срок службы, который достигает 100000 часов (20 лет свечения в ночное время).
