ИЗ АРХИТЕКТУРЫ В ЛАНДШАФТ И ОБРАТНО ИЛИ ИСТОРИЯ ОДНОГО ПЛАВАТЕЛЬНОГО БАССЕЙНА…

Архитектору Каменскому В.Е. посвящается...

«Пушкину в возрасте Державина» посвящается…

Обычно, ведь как бывает? Да так, что ландшафтные работы в частном землевладении начинаются в рамках неких исходных условий, когда на объекте уже есть комплекс зданий и необходимо связать их «тропиночно-дорожной сетью», облагородив территорию созданием красивых видовых композиций, организовав уютные места для уединенного и/или совместного отдыха, подсветив все это декоративной подсветкой (звучит утрировано, но в целом верно…).

С ЭТИМ клиентом все начиналось как обычно. Чем больше мы работали на объекте, чем больше вкладывали в него сил и труда, тем больше его практически не тронутый «дикий» ландшафт становился интересным, нестандартным, гармоничным, оставаясь при этом естественным.

ЭТОМУ клиенту, все больше хотелось быть в этом саду, чувствовать свой сад, доверять дизайнеру в полете его творческих фантазий. Клиент все охотнее шел на смелые эксперименты с планировкой грунта, сведением его уровней, прокладкой нестандартных тропинок, с комбинированным мощением, устройством подпорных стенок и многочисленными посадками адаптированных к средней полосе, декоративными и плодово-ягодными растениями. Так постепенно ландшафт не только вписался  в имеющуюся архитектуру строений на участке, но стал фактически доминировать, «переключив» на себя взор заказчика и восхищенные взгляды соседей.

Все это кончилось тем, нашему архитектору было поручено проектирование недостающего архитектурного элемента в комплексе зданий – бассейна. Клиент просил спроектировать здание таким образом, чтобы, находясь в нем, он мог любоваться панорамой окружающего его ландшафта. Приветствовалось и место для устройства роскошного зимнего сада внутри здания.
Несмотря на «Ландшафтную» направленность сайта, мы посчитали интересным для его пользователей разместить здесь выдержки из проекта «Бассейного комплекса «Сапфир», разработанного архитектором В.Е.Каменским.



Пояснительная  записка
к проекту  15 – 05.007 бассейна «САПФИР»



Планировка расположения
Планировка расположения

Функционально бассейн «Сапфир» является  оздоровительным  комплексом  для  отдыха, развлечений  и  занятий  спортом  и  состоит  из  Русской  бани  со  всеми  её  атрибутами, спортзала – зимнего  сада  с  бассейном, СПА салона  с  баром  и  комплекса инженерного оборудования, с панорамным видом на окружающий здание ландшафт.



Архитектура. Бассейн «Сапфир» является  одним  из  зданий
лесо-парковой  усадьбы с  окружённым  парком  домом, с  прогулочными  дорожками  и  беседкой, с  садом  и  небольшим  огородом  и  с  хозяйственными  постройками.

Архитектурно  здание  бассейна  выдержано  в  классическом  стиле  древнеримских  терм, хотя  и  с  некоторым  русским  акцентом – баня  то  русская. Классический  стиль  подчёркивается фасадами  и  интерьерами, отделанными  колоннами  и  пилястрами  тосканского  ордера, множеством  арок, отделанных  каменными  карнизами  и  наличниками. Весь  камень разумеется  искусственный. Он  практически  неотличим  от  натурального  песчаника, но  превосходит  его  по  эксплуатационным  параметрам. Стена  главного  фасада, состоящая  из колонн  и застеклённых  арок, красиво  изогнута  на  90 процентов, что  придает  зданию  изящный  и  необычный  вид, а  стене  устойчивость  и  жесткость.

Интерьер  бассейного  помещения  характерен  огромной  площадью  остекления, открывающим идеальный вид на сад, а также наличием  колонн, арок и  огромных  зеркал, отражающих  воду  и  цветы  зимнего  сада. Кроме  того, высокий  потолок  этого  помещения  украшен  ажуром  открытых  стропильных  ферм  из  лакированной  лиственницы.

Планировка  простая  и  лаконичная. Она  подчинена  принципу  коротких  и  логичных  перемещений (не  надо  никуда  далеко  бегать). Всё  рядом, всё  под  рукой

По  роскошной  лестнице  парадного  крыльца (кстати,  оборудованной  пандусом  для  инвалида) через  теплоизолирующий  тамбур  попадаем  в  прихожую. Здесь  можно  снять  обувь  и  верхнюю  одежду  и  посмотреться  в  зеркало. Здесь  же  дверь  в  туалет. Далее  попадаем  в  раздевалку. Слева  в  открытом  проеме  видна  мыльная. Открытый  проём  с  одной  стороны  зрительно  увеличивает  небольшие  объёмы  помещений, а с другой  стороны, сразу  показывает  нам, что  мы  в  бане. Здесь  в  раздевалке  много  крючков, чтобы  развесить  одежду, и  лавка – рундук  в  которой  хранится  бельё. Из  раздевалки  можно  пройти  сразу  в  бассейную (кстати, здесь  можно  по  пути  принять  душ), или  пройти  в  мыльную.

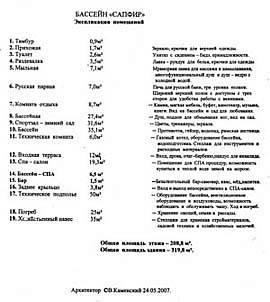

Экспликация помещений
Экспликация помещений

Здесь  есть  большая  мраморная  лавка  для  массажа  и  намыливания  с  краном  для  наполнения  шаек  и  замачивания  веников. Здесь  же  несколько  видов  душей, включая  и  душ – ведро, автоматически  наполняющееся  холодной  водой. Выскакиваешь  из  парилки, дёргаешь  за  цепочку,  и  на  тебя  обрушивается  ведро  холодной  воды. Это  одна  из  многих  радостей  русской  бани. Вся вода  сливается  по  тёплому  кафельному  полу  в  сливной  трап. Кстати, все полы этажа – тёплые  обогреваемые. Из  мыльной - двери  в  парилку  и  в  комнату  отдыха. Сюда  же выходит  топка  дровяной  банной  печи  обложенной  красивым  натуральным  камнем. Мыльная  освещена  большим  окном  с  матовым  стеклом, дабы  не  смущать  людей  на  улице.


Русская парилка с  дровяной  печью – каменкой  отличается  от  Сауны  бoльшими  размерами  и  высотой  и  тремя  уровнями  полков, приспособленных  для  работы  с  вениками. Если  узкий  нижний  полок  служит  только  ступенькой  и  подставкой  для  ног  и  шаек, то  второй  и  третий  полки  широкие  и  просторные.  В  нашем  случае, третий полок  широкий  и  длинный. Он  имеет  доступ  с  трех  сторон  для  удобства  работы  с вениками.  Не  всякая  русская  баня  может  похвастать  такими  удобными  полками. Парилка  имеет  небольшое  деревянное  окно  с  трехслойным  матовым  стеклопакетом  для  освещения  и  эффективного  проветривания.


Комната отдыха  фактически  представляет  собой  глубокую  нишу  в  большом  объёме  зимнего  сада. Здесь  только  намёк  на  перегородку. Баня  предназначена  для  небольшой  семьи  и  необходимости  в  лишних  перегородках  нет. Комната  отдыха  открыта  одной  стеной  в  интерьер  зимнего  сада  и  бассейной  и  отдыхающий  человек  может  любоваться,  например  видами  ночного  зимнего  парка. Здесь  есть  всё, что  нужно  для  отдыха: камин, буфет, холодильник, мягкая  мебель  и  стол  для  закусок, музыка  и  домашний  кинотеатр  и  даже, если  хотите, книжная  полка.


Бассейная  составляет  одно  помещение  со  спортзалом  и  зимним  садом, но  зрительно  отделена  от  них  пятью  интерьерными  колоннами  и  арками. Здесь красивый  бассейн  4Х9м.  со  всеми  возможными  аттракционами  и  специальный  душ  для  бассейнов  с  нижней  душевой  головкой  для  ополаскивания  ног. В  полу  вдоль  окон  вмонтированы  решетки  приточной  вентиляции, обдувающие  окна  теплым  сухим  воздухом. По  этим  решеткам  можно  ходить  и  поток  теплого  воздуха  не  создает  дискомфорта  купающимся. Тёплый  пол  бассейной  покрыт  красивой,  нескользящей  керамической  плиткой.

Спортзал–зимний сад  представляет  собой  пространство  рядом  с  бассейном  шириной  2,7 м  и  длиной  около  12 м зрительно  отделённое  от  бассейной  колоннами  и  арками. Это  пространство  дополнительно  освещено  сверху  шестью  большими  мансардными  окнами. Хорошая  освещенность  этого  помещения  в  сочетании  с  теплыми  полами  и  высоким  качеством  воздуха  открывают  большие  возможности  в  подборе  растений  для  зимнего  сада. Большая  площадь  помещения  и  хороший  микроклимат  позволяют разместить необходимые тренажёры и спортивные снаряды, удачно  сочетающиеся  с  бассейном. Небольшая  лестница  ведет  вниз  в  техническое  подполье, где  размещено  часть  бассейного  и  вентиляционное  оборудование.  Здесь  же проход  в  погреб.

Главный вид
Главный вид

Это  делает  весьма  удобным, как  обслуживание  оборудования  и  бассейна, так  и  уход  за  водой. Широкая  двустворчатая, или  сдвижная  дверь  ведёт  в   Спа – салон, который  отделён  то  помещений  бассейной  и  спортзала  стеклянной  перегородкой.  Перегородка  выполнена  из  стеклопакетов.  Нижняя  часть её прозрачная, а  верхняя  украшена  витражами. Здесь  расположен  большой  гидроаэромассажный  бассейн  Спа

Это  название  он  получил  по  имени  швейцарского  курортного  местечка  и  является  прекрасным  оздоровительным  и  развлекательным  устройством, правда  не  дешёвым. Наш  Спа – салон  имеет  одну  необычную  «фишку». Здесь  можно  принимать  спа – процедуры  зимой  на  морозе  в  тёплой  воде, что  очень  приятно  и  необычно. Зимой, при  желании, одним  нажатием  кнопки  открываются  три  больших  окна  и  отключается  приток  теплого  воздуха  в  Спа – салон. Вытяжная  вентиляция  при  этом  продолжает  работать, что  исключает  появление  морозного  тумана. После  того, как  Вы  получили  удовольствие  от  пребывания  в  теплой  кипящей  воде  на  морозе  и  полюбовались  зимним  садом, вторым  нажатием  кнопки  все  возвращается  в  прежнее  состояние. Кроме  того  здесь  имеется  небольшой  безалкогольный  бар  с  самоваром, квасом, мёдом  и  другими  напитками. Здесь  же  запасной  выход  на  заднее  крыльцо.  Он  же  вход  с  улицы  непосредственно  в  Спа – салон, минуя  бассейн.


Техническая комната  находится  рядом  с  бассейном  и  очень  удобна, как  для  размещения  оборудования  бассейна, так  и  для  его  обслуживания  и  ухода  за  водой.  Здесь  же  расположена  газовая  котельная  и  тепловой  узел  для  подключения  всех потребителей  тепла  и  управления  ими. Как  котельная,  это  помещение  отвечает  всем  требованиям  действующих  СНИП  в  части  площади, вентиляции, наличия  окна  и  двери  на  улицу  и  условий  подводки  газовой  магистрали. В  этом  же  помещении  удобно  расположены  главный  электрощит  и  все  щиты  управления  инженерным  оборудованием  здания  и  бассейна. Здесь  же  находится  стеллаж  для  инструментов  и  расходных  материалов.  По  лестнице, расположенной недалеко от технической комнаты, спускаемся  в


Техническое подполье. Это  помещение  с  низким  потолком (1,8 м) имеет  большое  значение  в  устройстве  чаши  бассейна. Здесь  расположено  всё  оборудование, которое  должно  находиться  ниже  уровня  воды, а также  все трубопроводы и запорная арматура. Здесь же размещено все  оборудование  и  воздуховоды  приточной  вентиляции. Это  тот  редкий  случай, когда  вентиляционное  оборудование  легко  доступно  для  монтажа  и  обслуживания. Вытяжная  вентиляция  находится  на  крыше  и  тоже  легко  доступна.  Левая  проходная  часть  подполья, где  мы  проходим  в  погреб  и  к  подводному  оборудованию  бассейна, освещается  тремя  окнами. Сюда  смотрят  боковые  стенки  чаши  бассейна, что  сводит  почти  на  нет  теплопотери  через  них,  и  позволяет  контролировать  их  состояние.
Пройдя  через  техническое  подполье  входим  в Погреб – холодное неотапливаемое  помещение, расположенное  ниже  уровня  земли,  с  утепленными  наружными  надземными  стенами, где  температура  воздуха  должна  быть  постоянной  в  пределах  +6  +10С. Правда, в  связи  с  небольшим  заглублением  дна  погреба,  эти  параметры  могут  быть  не  выполнены  и  придется  применять  специальные  технические  средства (здесь  есть  некоторый  технический  риск). В  этом  помещении  на  стеллажах  будут  храниться  овощи, семена  и  рассада.

Хозяйственный навес. Задний  дворовый  фасад  весь  занят  хозяйственным  навесом. Здесь  на  стеллажах  будут  храниться  неиспользованные  строительные  материалы, садовая  техника  и  всякие  нужные  хозяйственные  мелочи по уходу за садом, которых  в  каждом  хозяйстве  всегда  накапливается  очень  много.

Конструктивные  особенности.

Фундаменты. Верхняя  часть  фундамента  до  глубины  0,8м – железобетонная  лента, ниже  до  глубины  1,6м – буронабивные  сваи  в  асбоцементных  трубах. Такое необычное  конструктивное  решение  связано  с  беспрецедентно  высоким  уровнем  грунтовых  вод. Копать  котлован  глубже  0,8м не  представлялось  возможным  без  применения  специальных  и  очень  дорогих  технических  средств.

Вид с боку
Вид с боку

В  данном  случае, за  счет  экономии  объёма  вынутого  грунта  и  бетона,  стоимость  фундамента  оказалась  ниже, чем  при  традиционной  конструкции, причём  без  ущерба  несущей  способности  и  стабильности. Полы  подвала – по  грунту, гидроизолированные. Стены  подвала – двойная  вертикальная  гидроизоляция. Наружное  утепление  стен  и  защита  гидроизоляции – экструзионный пенополистирол (пеноплэкс).  Фундаменты  наружных  колонн – буронабивные  сваи  на  глубину  1,6м.

Наружные  несущие  стены. Пенобетон  толщиной  200 – 400мм с тёплым  вентилируемым  фасадом  из  пеноплэкса.


Каркас  здания. Стальной  сборный  из  профиля  стального  квадратного  и  прямоугольного  60Х60Х3; 30Х60Х3;  60Х120Х4.


Крыша. По  клеёным  стропильным  фермам  из  лиственницы  открытым  в  интерьер. Утепление  крыши  двойное – минплита  полужёсткая  125мм, вентзазор 20мм, пеноплэкс 50мм.  В  крышу  встроены  глухие  алюминиевые  мансардные  окна  с  двухкамерными  стеклопакетами.


Кровля.  Гибкая  черепица – например, Катепал  или  Тегола

.
Полы.  Все  полы  этажа, кроме  парной  и  Спа – салона, теплые  трубчатые. Покрытие  тёплых  полов – половая  керамическая  плитка.  Пол  в  парной – половая  доска. Пол  в  Спа – салоне  натуральная  пробка  по  подложке  из  пеноплэкса  20мм.


Подвальное  перекрытие.  Железобетонное  монолитное  по  несъёмной  опалубке  из  профнастила.


Бассейн.  Скиммерной  схемы  циркуляции  9 Х 4 Х 1,4м.,  площадь  зеркала  35м,           Объём  48м. куб..  Чаша  бассейна  сварная  из  полипропилена  голубого  цвета  с  римской  лестницей  в  углу.  С  наружной  стороны  чаша  залита  железобетоном.  Дно  бассейна  контактирующее  с  грунтом  утеплено  пеноплэксом.  Бассейн  оснащён  полным  необходимым  и  достаточным  комплексом  оборудования  с  учетом  бесхлорной  водоподготовки  и  максимальной  автоматизации  управления  и  обслуживания.         Голубой  цвет  покрытия  создает  впечатление  чистейшей  голубой  воды, каковой  она  и  является.


Инженерное  оборудование.


Отопление. Источником  тепловой  энергии  является  газовый  котёл  с  атмосферной  горелкой, расположенный  в  тех. комнате – котельной. Отопление  осуществляется  тёплыми  полами  и  подогретым  воздухом  приточной  вентиляции. Всего  к  котлу  подключается  четыре  потребителя  тепла, а  именно: тёплые  полы, теплообменник  приточной  вентиляции, теплообменник  бассейна  и  накопительный  бойлер  горячего  водоснабжения (ГВС).
Вентиляция. – приточно – вытяжная  с  подогревом  притока. Автоматическое  регулирование  по  температуре  и  влажности  воздуха.  Стандартный  общепринятый  тепловой  режим  в  помещениях  закрытых  бассейнов, за  исключением  детских, следующий: вода  в  бассейне - +25С, воздух  в  помещении  бассейна - +28С. Такой  режим  общепризнан  наиболее  комфортным  и  вызывающим  минимальное  испарение  воды  с  поверхности  бассейна. Кондиционирование  в помещениях бассейнов  не  применяется, так  как  может  приводить  к  простудным  заболеваниям.


Водоснабжение  от  домовой  скважины  по  подземному  трубопроводу.
Горячее  водоснабжение  от  накопительного  водо – водяного  бойлера.
Канализация  в  дворовую  систему  канализации.
Дренаж  и  ливневая  канализация  в  дворовую  ливневую  систему.
Электрооборудование  в  соответствии  с  действующими  СНИП.
Противопожарное  оборудование  часть  помещений, а  именно  прихожая, раздевалка, мыльная, парная  и комната отдыха оборудуются  сухотрубной системой  пожаротушения  из  медной  трубки. Техническая  комната – котельная  оборудуется  огнетушителями. Пожарная  сигнализация    по  отдельному  проекту.
