Оборудование для вертикальной планировки и террасирования ландшафтных склонов

Ещё пять тысяч вёдер, и
считайте, почтеннейший, что
ключик у вас уже в кармане!
(К/ф «Золотой ключик»)



«When it has to be right»
(из технической документации
Leica Geosystems)

При выполнении работ по вертикальной планировке территории, связанной с насыпкой, выборкой, перемещением большого объема грунта очень важно использовать качественные элементы контроля за ходом выполнения работ. Будь то выборка котлована под водоем или террасирование склонов.

Эти «элементы» позволяют минимизировать излишние  дополнительные работы, удобны при планировании самих работ, и просто незаменимы при оценке их стоимости. Кроме того, работа подрядчика на объекте с использованием современного рабочего и измерительного оборудования, не только позволяет добиться хороших результатов (одновременно доставляя удовольствие в работе и комфорт), но и производит серьезное впечатление на заказчика и окружающих.

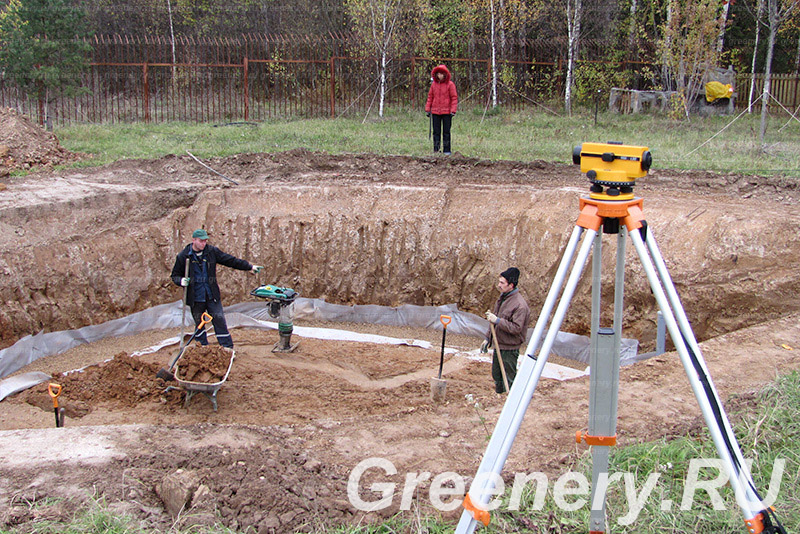

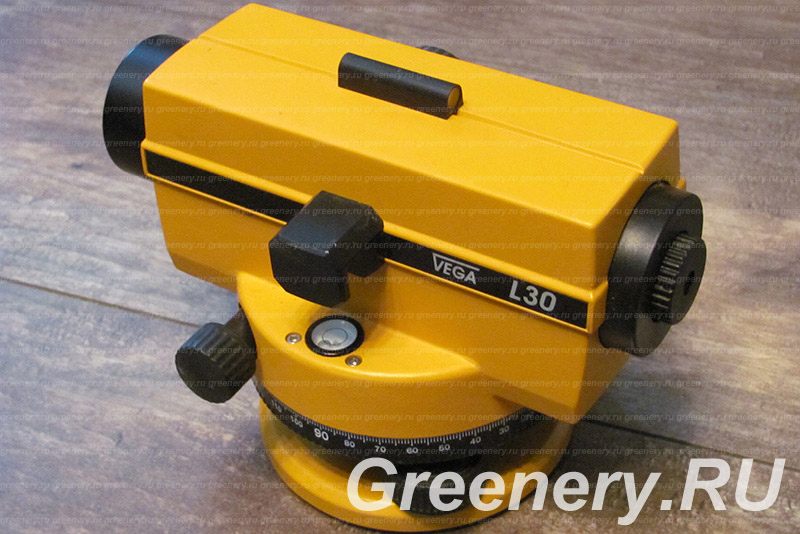

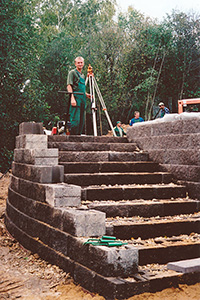

Никакой строительный уровень не поможет вам на территориях большой площади, когда вам необходимо дать точные высотные отметки (превышения) для разнесенных на местности реперных точек объекта. Неоценимую помощь здесь окажет нивелир и, конечно, тот, кто умеет им грамотно пользоваться. Кстати, хотели бы здесь развеять миф о том, что работа со строительным нивелиром является чем-то запредельным для среднеобразованного индивидуума (кто пользовался, подтвердит).

При выборе нивелира обращают внимание на следующие параметры: средняя квадратическая погрешность измерения превышений на 1 км двойного хода (мм), увеличение зрительной трубы (крат), минимальное расстояние визирования (м), наличие либо отсутствие компенсатора и его рабочий диапазон…

Наличие компенсатора, кстати, значительно упрощает подготовку к осуществлению измерений и делает «съемку» высот менее трудоемкой.

Увеличение зрительной трубы является критичным параметром при работе на ландшафтах большой площади. Опыт показывает, что в этом случае достаточным и комфортным для работы является увеличение в 30 крат.

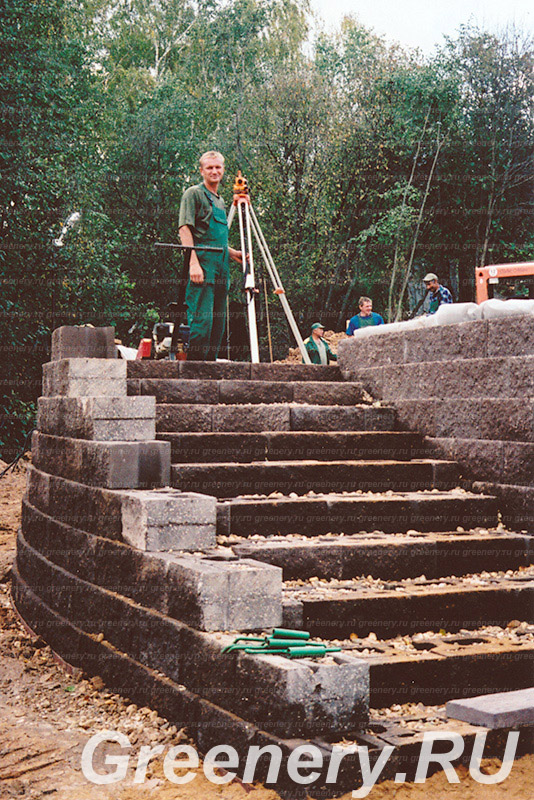

При выполнении работ по строительству подпорных стен, безусловно, очень важна нивелировка таких поверхностей, как основание под фундамент, сам фундамент, а в случае строительства сегментных подпорных стен, точность установки отдельных слоев стены.

При создании террас важно оценить разницу в уровнях оснований стен, их высоты, правильность заложение дренажных и ливневых линий.

Кроме измерения превышения, как основного измерения нивелира, последний позволяет измерять расстояния путем «снятия» с геодезической рейки отсчетов по верхним и нижним дальномерным нитям зрительной трубы.

Взяв разницу отсчета по рейке и умножив ее на коэффициент дальномера нивелира, можно получить точное расстояние от прибора до рейки.

Любой нивелир обладает горизонтальным лимбом в 360°, что позволяет использовать его для измерения углов в горизонтальной плоскости, повышая точность позиционирования элементов на  ландшафте.

В ряде случаев при оценке значительных перепадов высот более 5 метров целесообразно использовать и лазерные дальномеры, обладающие функциями автоматических косвенных измерений.

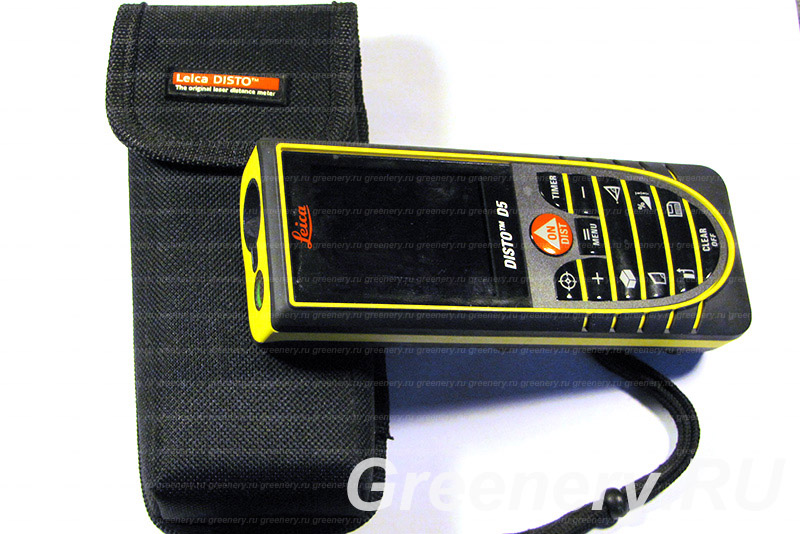

В 2009 году в нашем «арсенале» появился лазерный дальномер нового поколения фирмы Leica Disto D5.

Прибор оборудован видеокамерой с возможностью увеличения изображения в 2 и в 4 раза и позволяет в режиме LR (Long Range) на расстоянии до 80 м определять дистанцию с точностью до 1 мм. (Производитель заявляет расстояние в 200 м, но в реальной жизни, на наш взгляд, это – необоснованное хвастовство.)

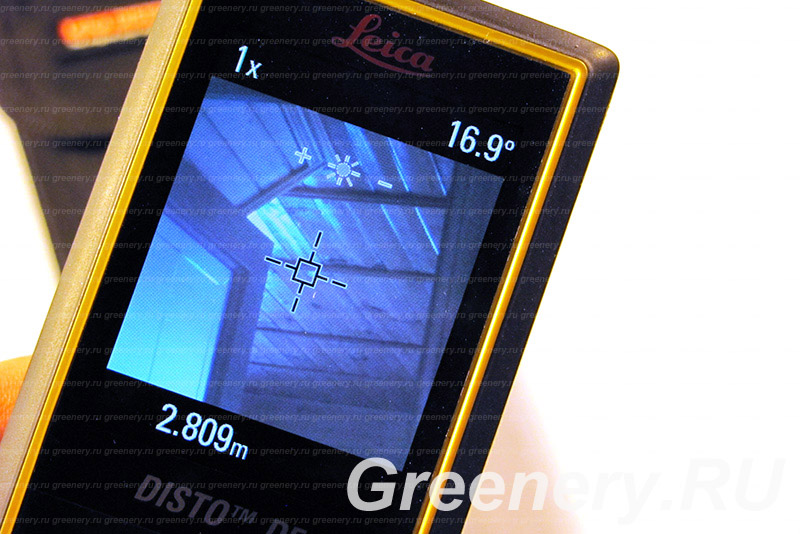

Прибор имеет достаточно большой цветной экран (2,4 дюйма). Измерение углов осуществляется автоматически в диапазоне плюс-минус 45°.

Прибор оборудован памятью до 20 значений, имеет пыле- влагозащищенный корпус со степенью защиты IP54. Несмотря на наличие видеокамеры и второго класса лазера, срок службы элементов питания позволяет осуществлять до нескольких тысяч измерений.

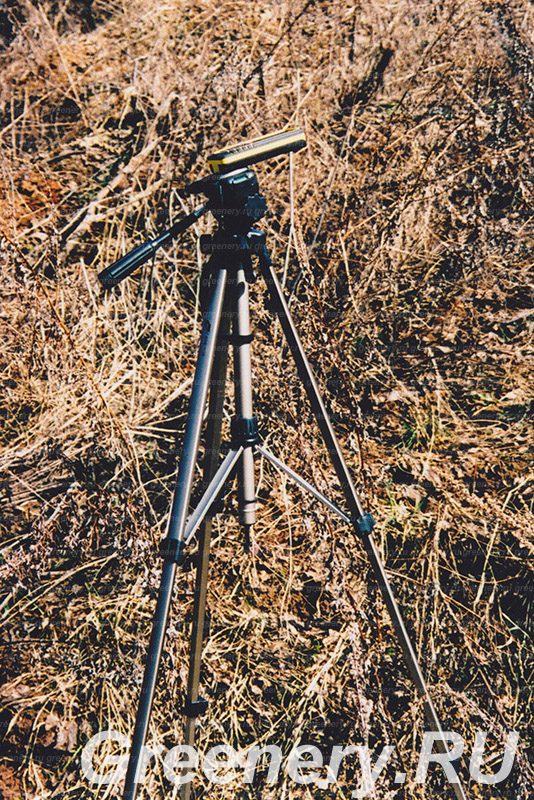

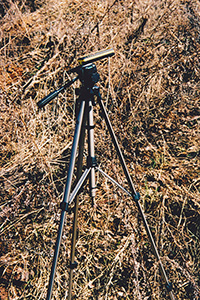

Обращаем ваше внимание, что для работы на расстояниях более 20 м мы рекомендуем использовать штатив, для которого прибор имеет резьбовое отверстие. Подойдет стандартный фотоштатив с резьбовым штырем ¼-20. Так как прибор оснащен видеокамерой, им весьма удобно производить измерения, «поймав» в прицел цветного экрана искомую точку для измерения, в то время, как ранее на расстояние более 10 м, луч направлялся буквально наобум. (Никто раньше не сталкивался со специалистами по оценке состояния имеющихся на объекте зеленых насаждений? Они присваивали крупномерным деревьям участка их высоты, «стреляя» дальномером куда-то вверх, в раскидистую крону дерева…)

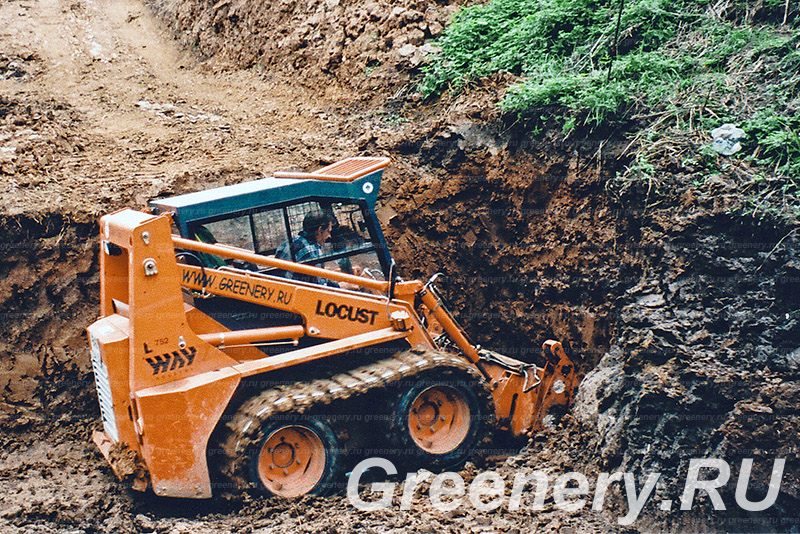

Ведение самих землеустроительных работ по вертикальной планировке,  устройству котлованов и строительству подпорных стен во многом во многом облегчается благодаря использованию малогабаритных погрузчиков.

Оснащенные гусеничным ходом, последние могут значительно облегчить работы по выборке и планировке грунта, подвозу сыпучих материалов и бетонных элементов.
(Подробнее смотрите здесь, здесь и здесь.)

Несколько слов о технике для трамбования траншей, площадок, сыпучих и несвязанных материалов. Ее наличие в арсенале подрядчика ландшафтных работ является залогом того, что результат работ будет долго и качественно служить заказчику.

Для трамбования средних по площади поверхностей (отмостки, патио, дорожки, заезды) мы используем виброплиты с четырехтактными двигателями, обеспечивающими усилие воздействия на трамбуемую поверхность не менее чем в полторы тонны.

Для наших нужд вполне достаточно виброплиты с поступательным направлением движения, в то время как для больших площадей, когда речь идет уже об использовании вибрационных катков, вполне приемлемым вариантом их замены могут стать риверсивные вибрационные плиты. Вес последних обычно начинается от 150 кг, а центробежная сила воздействия на трамбуемую поверхность – с 3,0 тонн.

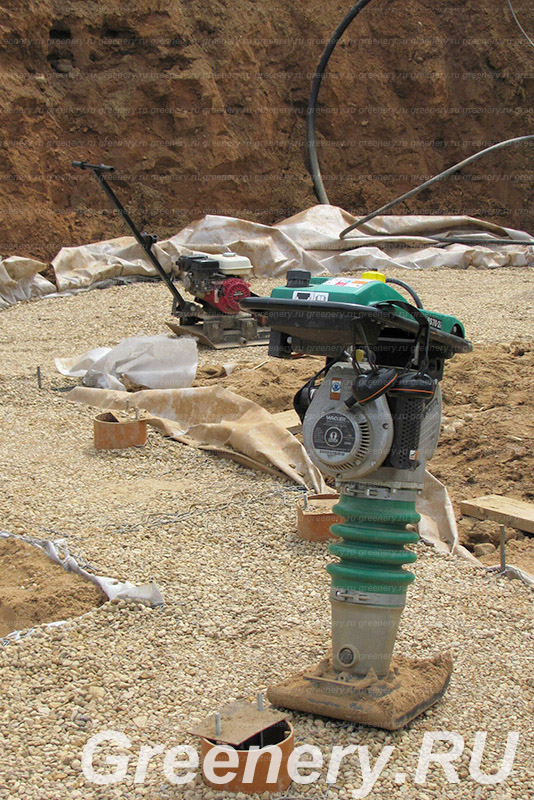

Без удобной и универсальной машины – вибротрамбовки (некоторые называют ее «костылем» или «ногой») невозможно представить себе современную работу на ландшафте.

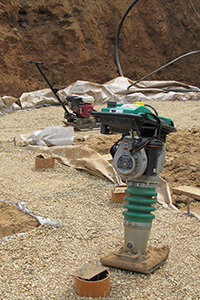

Для трамбования траншей, тяжелых грунтов при организации террас, обратной засыпки в подпорных стенах мы применяем вибротрамбовщики одного из ведущих мировых производителей строительной техники компании Wacker.

Первую трамбовку изобрела именно компания Wacker. Это было в 30-х годах прошлого века. Заметим, что первая трамбовка Германа Вакера имела электрический привод.

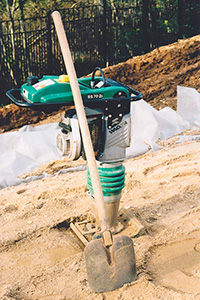

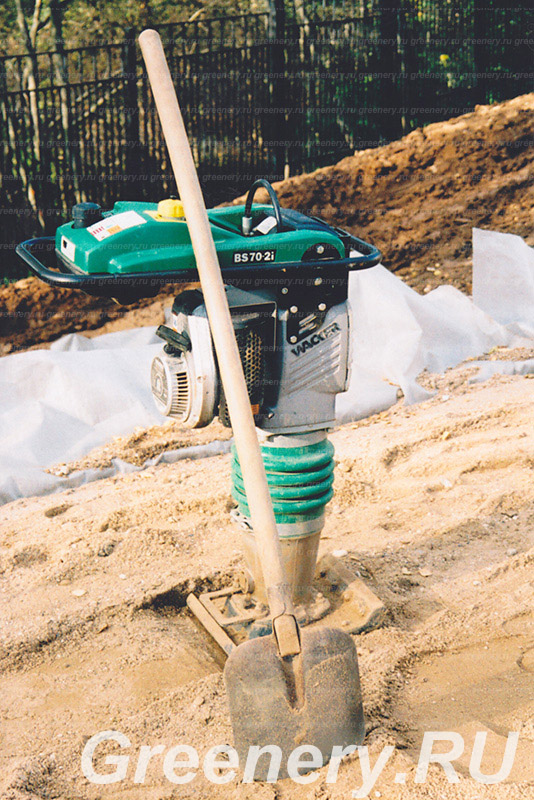

В нашем арсенале - модель BS 70-2i. Она обладает двухтактным двигателем, делающим ее, в том числе, удобной в перевозке (кто сталкивался – знает). Эта, одна из самых мощных моделей в своем классе, обладает системой автоматической подачи масла в топливо, что значительно облегчает эксплуатационное обслуживание и обеспечивает постоянство качества топливной смеси.
Ее запатентованная система впрыска масла обеспечивает стабильную работу двигателя за счет устранения образования нагара на свечах зажигания и отложения сажи.

Система имеет, кстати, очень высокое соотношение топливо : масло – 120 : 1, что делает работу мотора чище и продлевает время работы на одной заправке до полусотни часов.

Важно, что двигатель оборудован специальным аварийным реле, отключающим работу двигателя при понижении уровня масла в баке ниже критического уровня.

Конструкция трамбовки обеспечивает качественное уплотнение связанного, смешанного и гранулированного грунтов с частотой до 700 ударов в минуту.

Превосходный баланс корпуса позволяет достигнуть максимальной эффективности работы в стесненном пространстве и минимизировать усталость оператора.
